Червячный в квадратном корпусе

Файлы

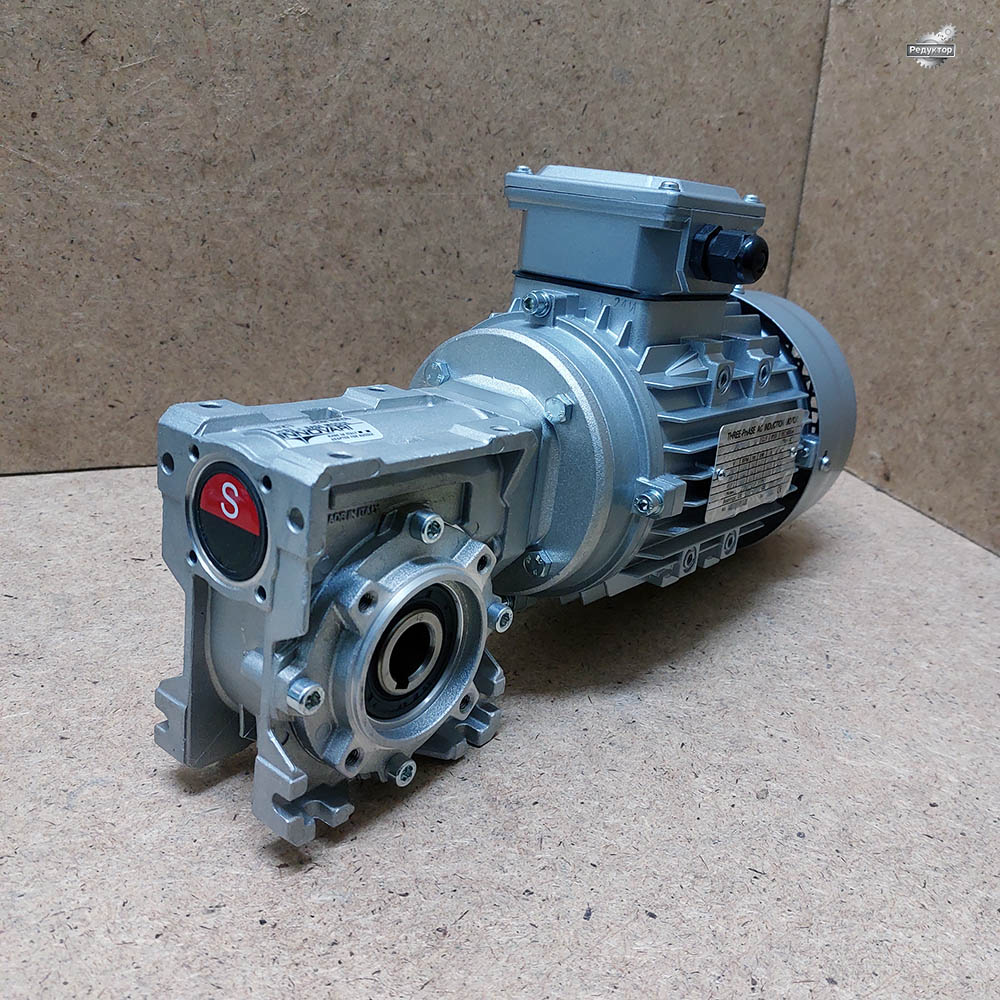

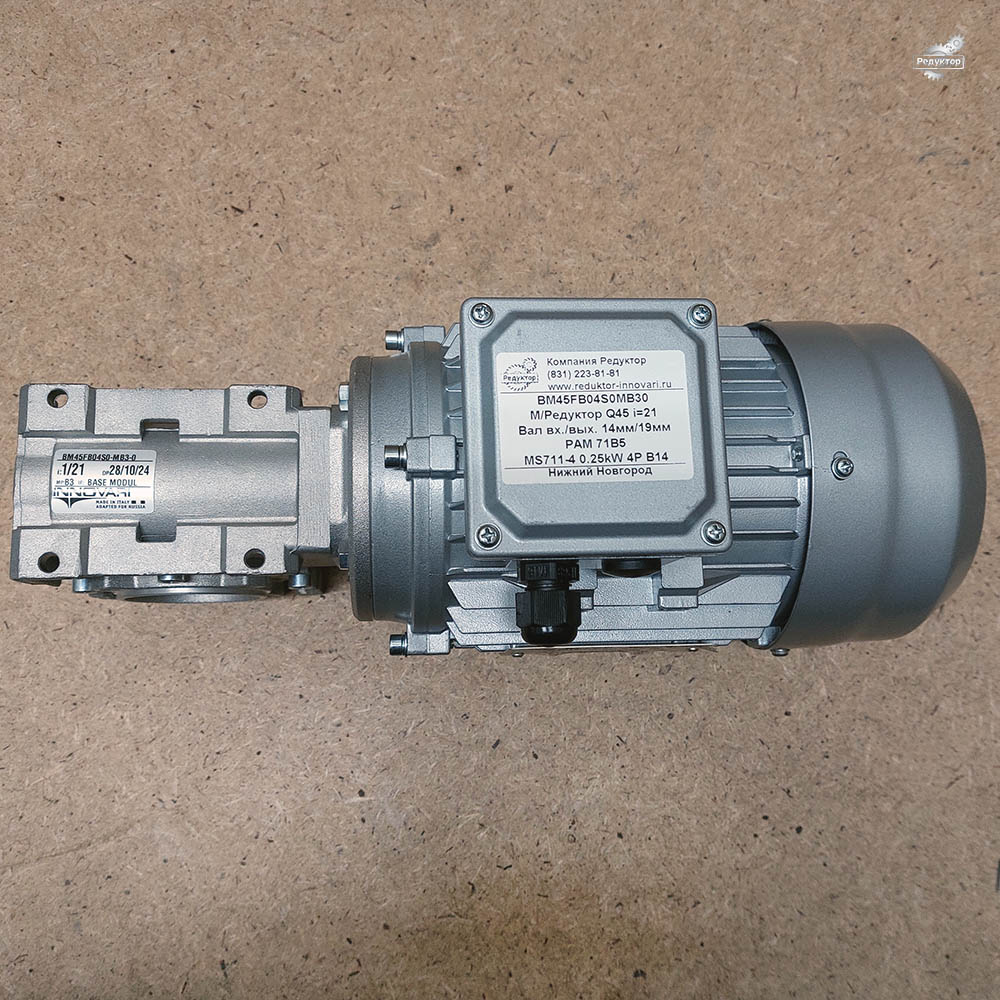

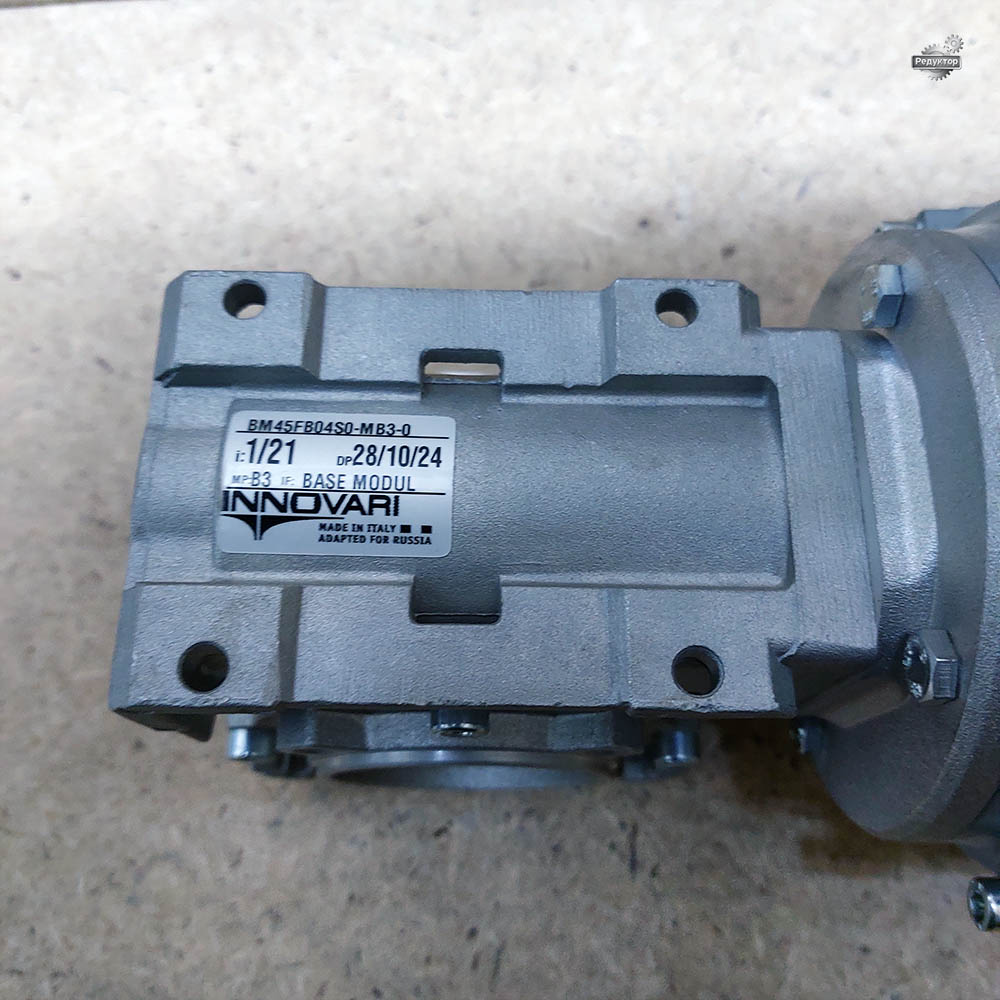

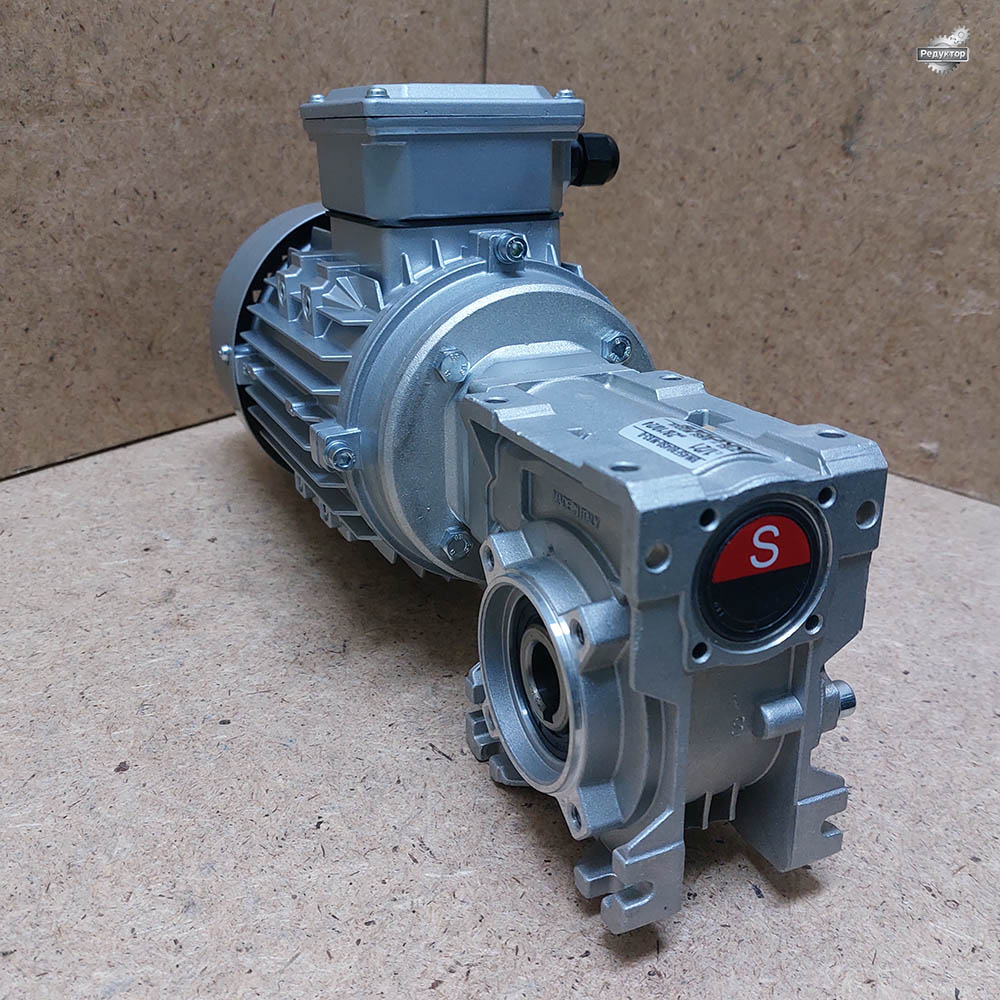

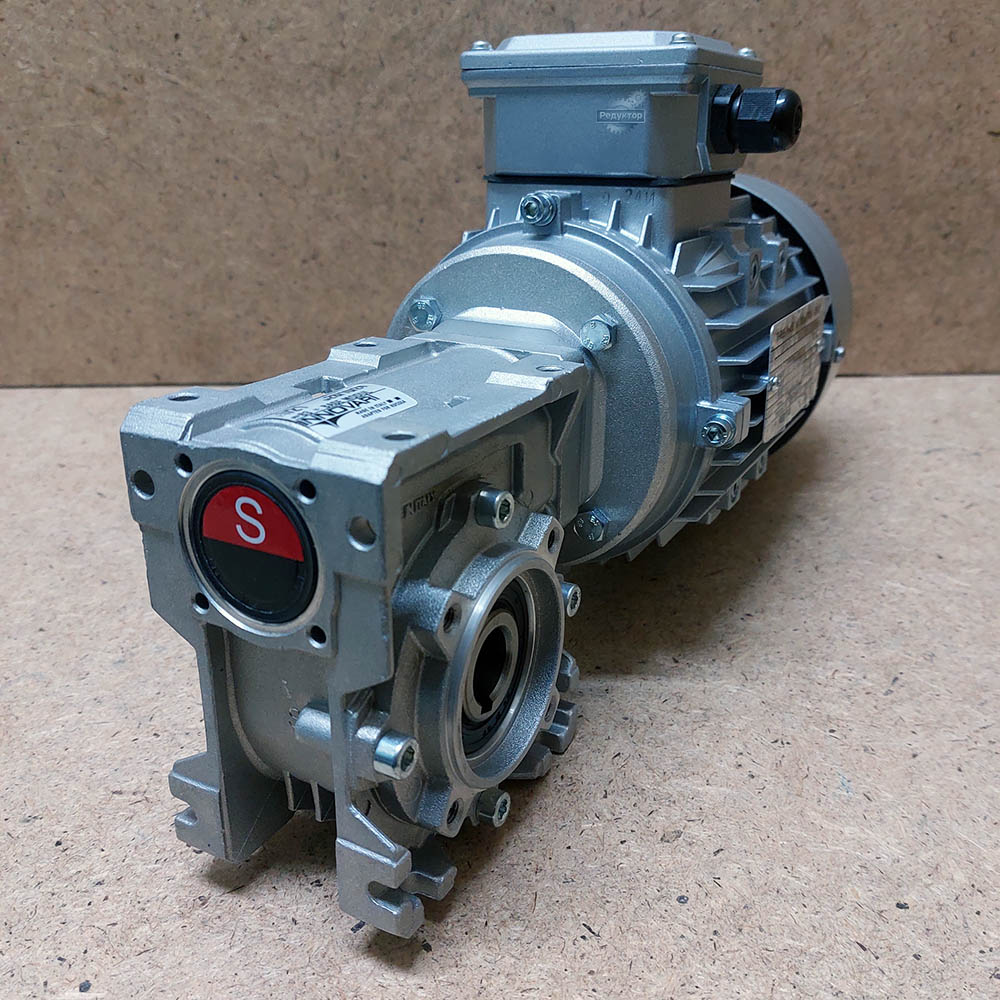

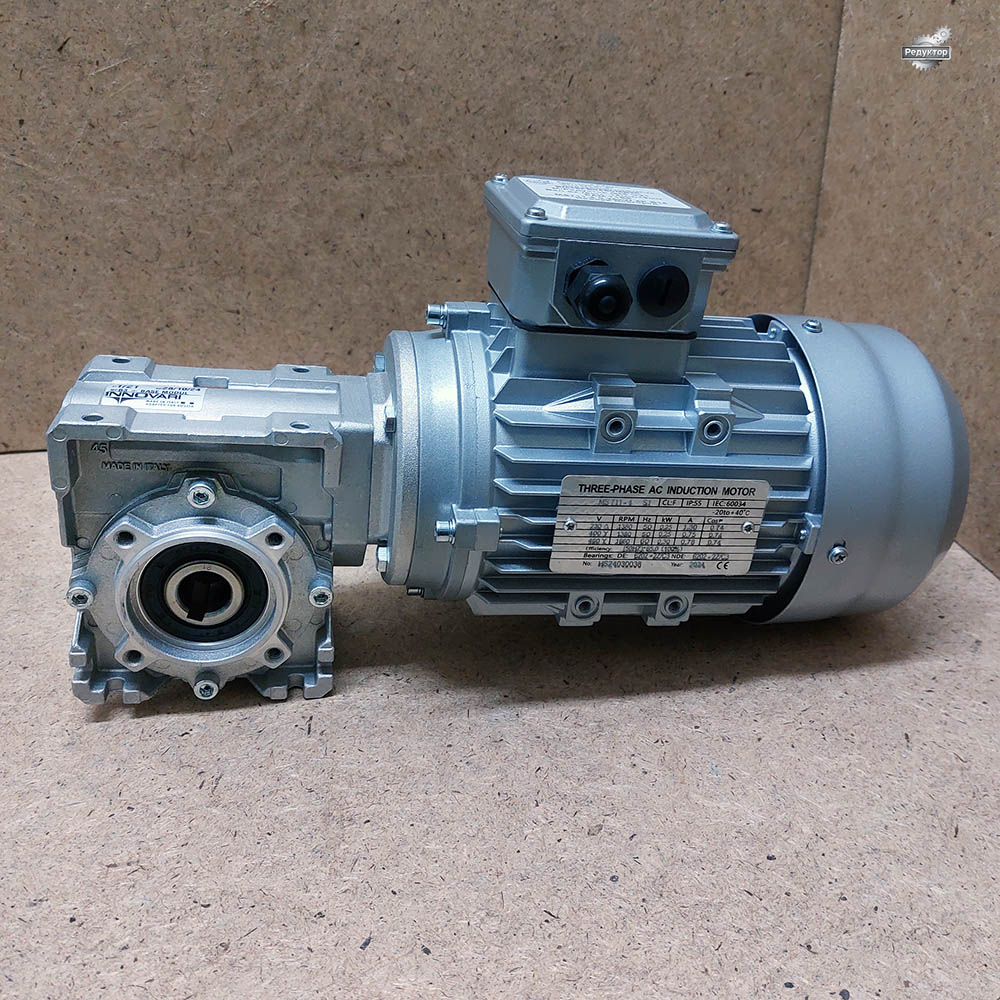

Итальянский червячный мотор-редуктор INNOVARI серии PQ в квадратном корпусе. Редуктор изготавливается в девяти типоразмерах (Q30, Q45, Q50, Q63, Q75, Q85, Q11, Q13,Q15).

Передаточное отношение от 5 до 102.

Номинальная входная мощность от 0,01 до 15 кВт.

Крутящий момент от 21 до 1550 Нм.

Червячные редукторы INNOVARI серии PQ поставляются заправленными синтетическим маслом, которое рассчитано на весь срок службы редуктора.

Мотор-редукторы в квадратном корпусе очень удобны в применении. Крепёжные отверстия расположены со всех сторон редуктора.

Дополнительно мотор-редукторы INNOVARI серии PQ могу быть укомплектованы выходным фланцем, реактивной штангой и выходным цилиндрическим валом как односторонним так и двухсторонним. Стандартно червячные мотор-редукторы INNOVARI поставляются с полым выходным валом.

Основные характеристики редукторов серии Q

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа
Q30 (M30)	21	0,09 – 0,18	14	5 – 100
Q45 (M45)	41	0,09 – 0,37	18, 19, 20	7 – 102
Q50 (M50)	72	0,12 – 0,75	24, 25	7 – 100

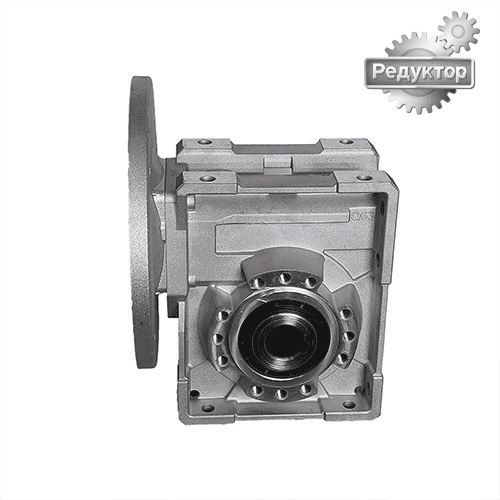

Q63	147	0,37 – 1,8	25, 28	7 – 94
Q75	270	0,55 – 4	28, 30	7 – 100
Q85	347	0,55 – 4,0	35	7 – 96
Q11	651	1,1 – 7,5	42	7 – 99
Q13 (M13)	1050	1,5 – 7,5	45	7,5 – 100
Q15 (M15)	1550	2,2 – 15	50	7,5 – 100

При заказе мотор-редуктора необходимо указать следующие данные:

1. Тип редуктора;

2. Типоразмер (Q30, Q45, Q50, Q63, Q75, Q85, Q11, Q13,Q15);

3. Исполнение (стандартное, с выходным фланцем, с реактивной штангой);

4. Передаточное число;

5. Диаметр выходного вала;

6. Тип выходного вала (полый или выступающий цилиндрический);

7. Размеры для присоединения электродвигателя (диаметр вала и фланца двигателя);

9. Тип электродвигателя. Мощность и обороты электродвигателя;

10. Монтажное положение мотор-редуктора (стандартное положение B3).
